Раздел B • Категория B5 (демонстрационный вариант-2012)
Условие задачи
Дано:
фрагмент электронной таблицы:
A | B | C | D | |
1 | 3 | 3 | 2 | |
2 | = (C1 + A1) / 2 | = C1 - D1 | = A1 - D1 | = B1 / 2 |
Вопрос:

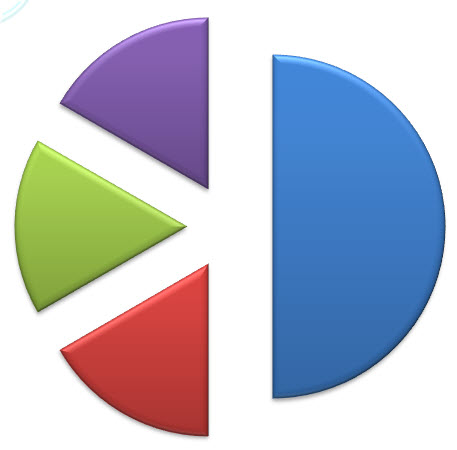

какое число должно быть записано в ячейке B1, чтобы построенная после выполнения вычислений диаграмма (изображена справа) по значениям диапазона ячеек A2:D2 соответствовала рисунку?
Теоретические сведения
График – множество точек координатной плоскости. Любой график отражает какой-либо процесс или какую-либо зависимость.
Диаграмма – графическое представление данных, позволяющее в удобной форме проанализировать соотношение некоторых зависимых величин.
Фундаментальные типы диаграмм:
линейная;
областная;
гистограмма;
круговая;
радиальная;
картодиаграмма.
Решение
Попробуем заполнить заданный фрагмент таблицы конкретными значениями, подставив в приведенные формулы известные величины.
Рассмотрим формулу в ячейке A2(ячейка выделена желтым цветом):
A | B | C | D | |
1 | 3 | 3 | 2 | |
2 | = (C1 + A1) / 2 | = C1 - D1 | = A1 - D1 | = B1 / 2 |
неизвестные C1 и A1, входящие в формулу даны в 1-ой строке таблицы, следовательно, произведем подстановку:
= (C1 + A1) / 2 = (3 + 3) / 2 = 6 / 2 = (3 * 2) / 2 = 3
Рассмотрим формулу в ячейке B2(ячейка выделена желтым цветом):
A | B | C | D | |
1 | 3 | 3 | 2 | |
2 | 3 | = C1 - D1 | = A1 - D1 | = B1 / 2 |
неизвестные C1 и D1, входящие в формулу даны в 1-ой строке таблицы, следовательно, произведем подстановку:
= C1 - D1 = 3 - 2 = 1
Рассмотрим формулу в ячейке C2(ячейка выделена желтым цветом):
A | B | C | D | |
1 | 3 | 3 | 2 | |
2 | 3 | 1 | = A1 - D1 | = B1 / 2 |
неизвестные A1 и D1, входящие в формулу даны в 1-ой строке таблицы, следовательно, произведем подстановку:
= A1 - D1 = 3 - 2 = 1
Рассмотрим формулу в ячейке D2(ячейка выделена желтым цветом):
A | B | C | D | |
1 | 3 | 3 | 2 | |
2 | 3 | 1 | 1 | = B1 / 2 |
значение величины B1 неизвестно, следовательно, значение ячейки D2 на данный момент нельзя рассчитать.

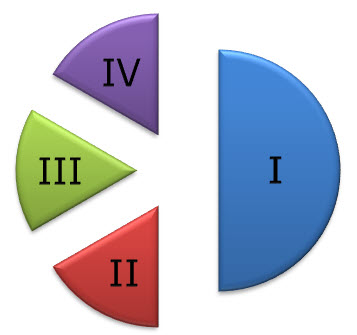

Проанализируем круговую диаграмму.
Очевидно, что она состоит из 4 частей, причем первая часть занимает 50% от общего объема, и три остальные части равны между собой и совокупно занимают другие 50% от общего объема.
Промежуточный вывод: поскольку три сектора равны между собой, следовательно, среди значений, на основе которых построена приведенная диаграмма, также должно быть три одинаковых значения.
Так как B2 = C2 = 1, следовательно, и значение ячейки D2 тоже должно быть равно 1.
Составим и решим линейное уравнение:
B1 / 2 = 1 ⇒ B1 = 1 * 2 = 2
Вывод: |
число равное 2 должно быть записано в ячейке B1, чтобы построенная после выполнения вычислений диаграмма по значениям диапазона ячеек A2:D2 соответствовала заданному рисунку |
Резюме
рассчитать все формулы, записанные в ячейках, для которых заданы значения всех переменных;
проанализировать заданную диаграмму и сопоставить с полученными формульными значениями;
составить и решить линейное уравнение.
Ответ: |
2 |
