Дано:
исполнитель РОБОТ может передвигаться на одну клетку вверх, вниз, вправо и влево прямоугольного клетчатого поля, на котором расположены горизонтальные и вертикальные стенки. Двигаться вперед он может только тогда, когда стенок перед ним нет. Команда Крась закрашивает клетку, в которой стоит РОБОТ.

Четыре команды проверяют истинность условия отсутствия стены у каждой стороны той клетки, где находится РОБОТ:

Цикл

    ПОКА < условие > делать
        команда 1
        .....
        команда n
    КОНЕЦ

выполняется, пока условие истинно, иначе происходит переход на следующую строку.

Вопрос:

сколько клеток (К1) приведённого лабиринта соответствуют требованию, что, выполнив предложенную программу, РОБОТ остановится в той же клетке, с которой он начал движение? Сколько клеток (К2) приведённого лабиринта будут при этом закрашены? В ответе укажите сумму таких клеток (К1 + К2).

Варианты ответа:
1) 4                           2) 5                           3) 6                           4) 7

В приведенном алгоритме Робот никогда не разобьётся, так как перед тем как сделать "шаг" Робот проверит, а существует ли возможность для перемещения.

Будем перебирать последовательно все ячейки лабиринта, и перемещать Робота по координатной плоскости. Если Робот завершит свою траекторию движения в той же точке, из которой он ее начал, то будем увеличивать специальный счетчик на единицу и закрашивать фон данной клетки в желтый цвет.

Я хочу детально показать, как производится анализ движения траектории Робота на конкретной ячейке.

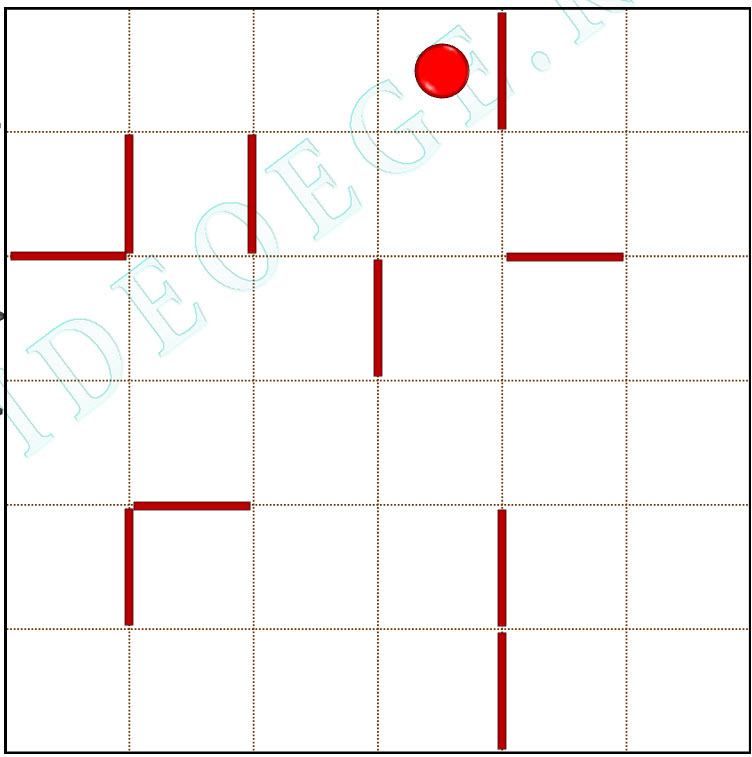

Стартовая позиция:

Проверяем условие <слева свободно> ? - ДА, следовательно, Робот движется влево на 1 клетку и закрашивает ее:

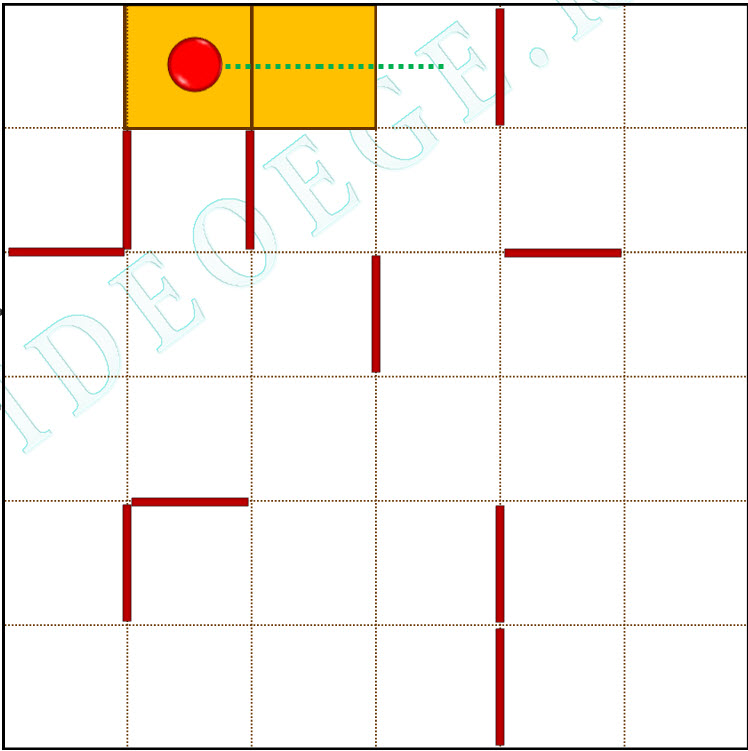

Проверяем условие <слева свободно> ? - ДА, следовательно, Робот движется влево на 1 клетку и закрашивает ее:

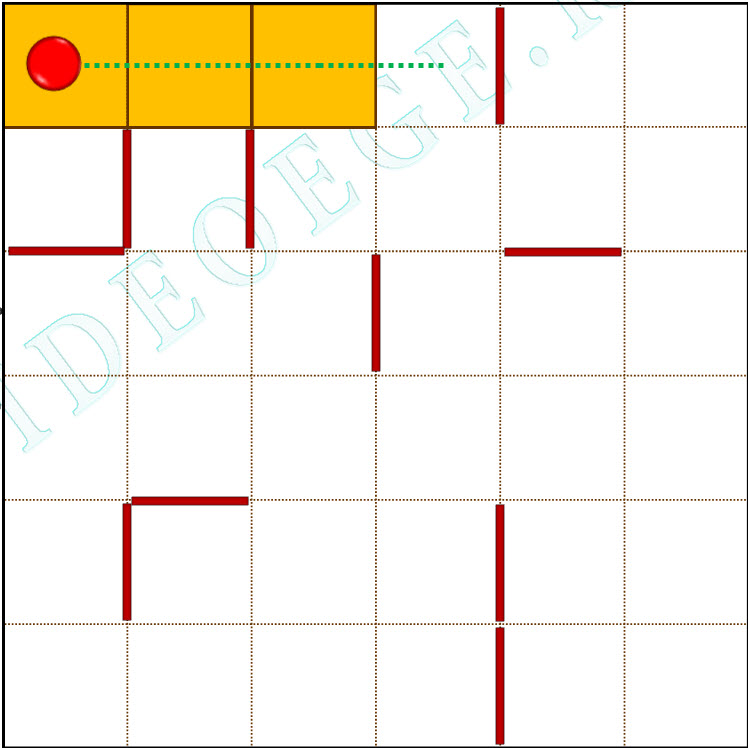

Проверяем условие <слева свободно> ? - ДА, следовательно, Робот движется влево на 1 клетку и закрашивает ее:

Проверяем условие <слева свободно> ? - НЕТ, следовательно, переходим к анализу условия < снизу свободно >

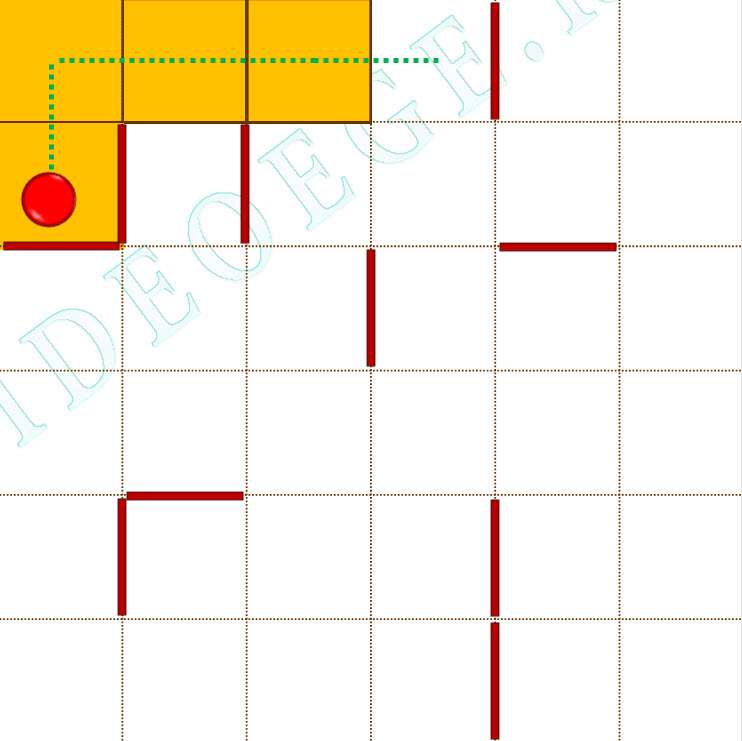

Проверяем условие <снизу   свободно> ? - ДА, следовательно, Робот движется на 1 клетку вниз и закрашивает ее:

Проверяем условие <снизу    свободно> ? - НЕТ, следовательно, переходим к анализу условия < справа свободно >
Проверяем условие <справа  свободно> ? - НЕТ, следовательно, переходим к анализу условия < сверху свободно >

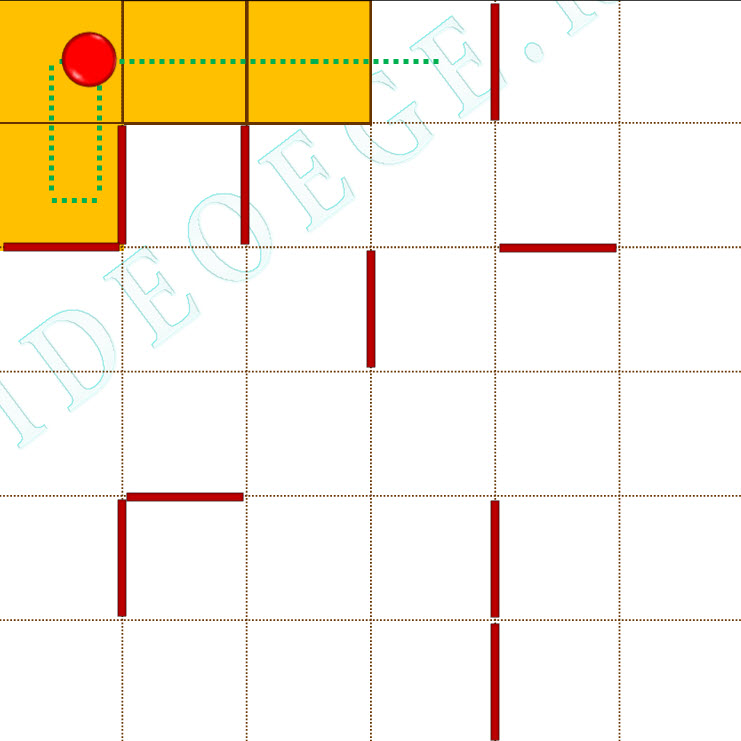

Проверяем условие <сверху  свободно> ? - ДА, следовательно, Робот движется на 1 клетку вверх:

Проверяем условие < сверху свободно > ? - НЕТ, следовательно, нужно переходить к следующей команде, но цикл закончен. То есть Робот завершил свое движение.

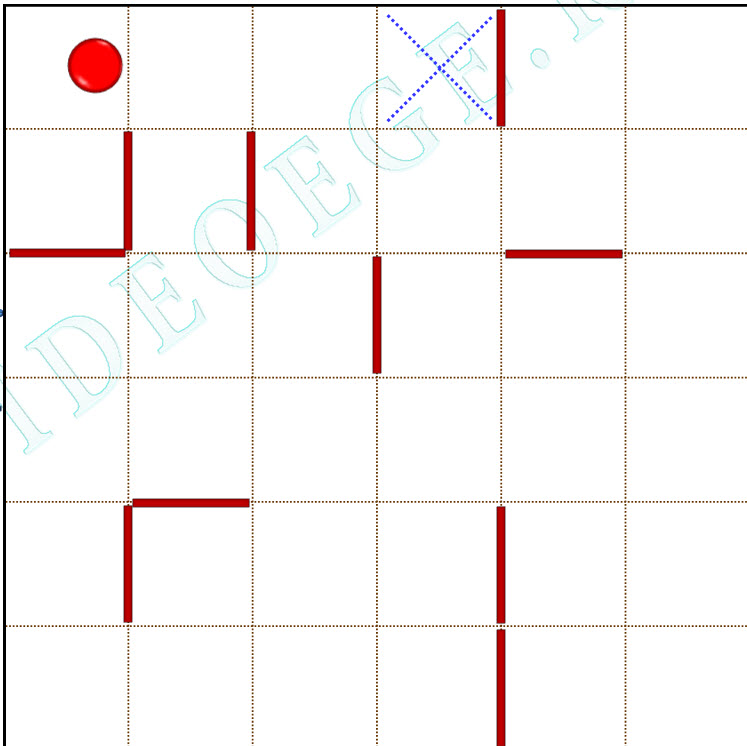

Видно, что Робот остановился не в той же клетке, из которой начал свой путь.

Сейчас я продемонстрирую все клетки, удовлетворяющие граничным условиям:

Количество совпадающих клеток: 1
Количество закрашенных клеток: 1

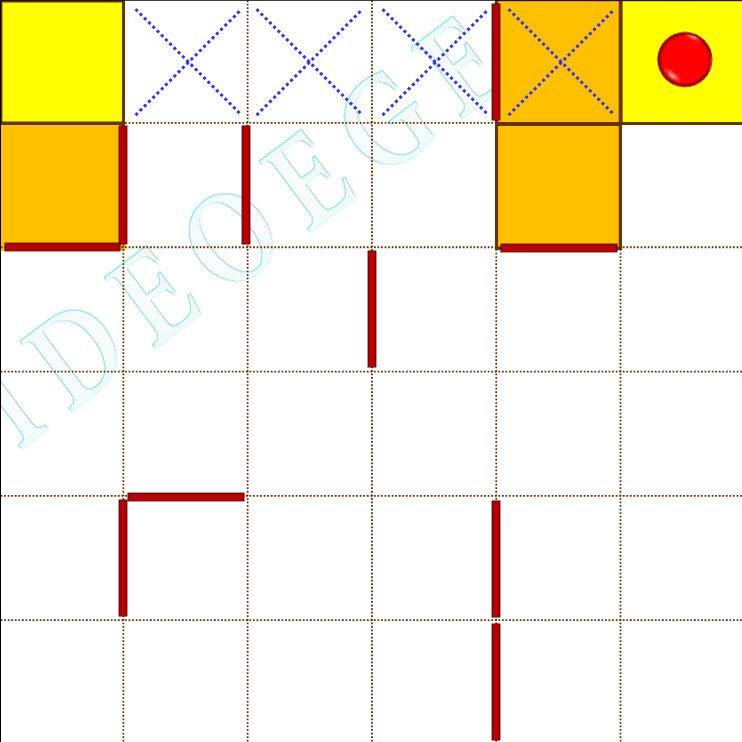

Количество совпадающих клеток: 2
Количество закрашенных клеток: 3

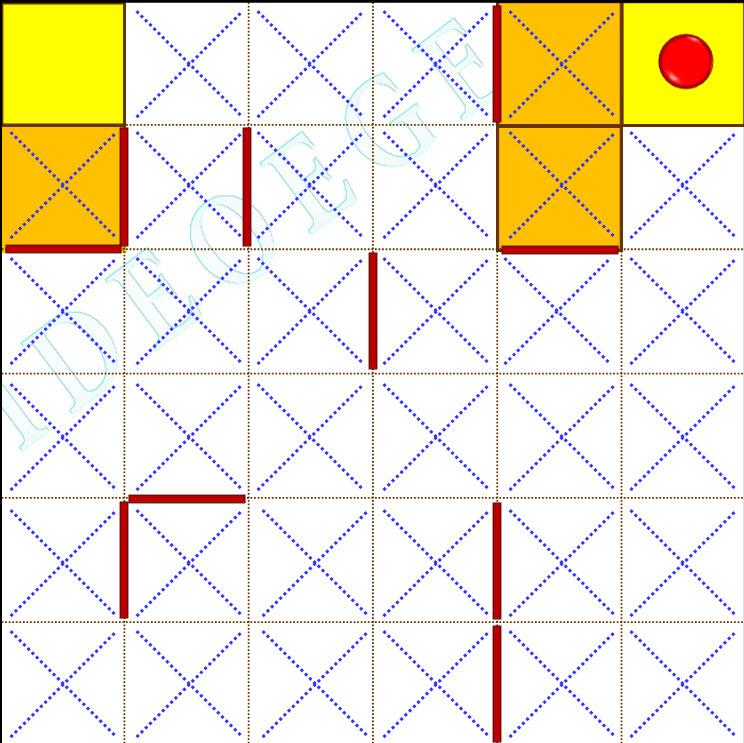

Окончательная картина, когда Робот "осмотрел" все клетки предложенного лабиринта:

В итоге имеем, что:

• k1 = 2;

• k2 = 3.

Следовательно, k1 + k2 = 2 + 3 = 5.
Среди предложенных вариантов ответа вариант под номером два имеет идентичное значение.
